Что такое класс прочности дверей

Класс прочности показывает, какую нагрузку способна выдержать входная дверь: удары, давление, перекосы и другие воздействия. Его определяют по результатам испытаний согласно ГОСТ 31173-2016. Всего выделяют 5 классов – от М1 (минимальная прочность) до М5 (максимальная). Выбор зависит от места установки и условий эксплуатации дверного блока.

Что такое класс прочности и чем он отличается от взломостойкости

Класс прочности входной двери – показатель способности конструкции выдерживать механические нагрузки без деформации и потери функциональности.

В ходе испытаний по ГОСТ 31173-2016 дверное полотно подвергают двум видам нагрузок:

• статической – плавно наращивают давление на полотно и короб, проверяют, при какой нагрузке появляются деформации;

• ударной – наносят удары грузом заданной массы, фиксируют, сохраняет ли конструкция целостность.

Взломостойкость – принципиально иной параметр. Он показывает, насколько дверь сопротивляется целенаправленным попыткам несанкционированного проникновения. Взломостойкость оценивают по способности противостоять манипуляциям с замком отмычками и подбором ключей, силовым методам – выбиванию, выламыванию полотна, а также инструментальному взлому болгаркой, ломом, дрелью.

Нормативная база

Стандарт ГОСТ 31173-2016 задает критерии тестирования и допустимые нагрузки. Документ помогает инженерам и заказчикам объективно оценить, какие воздействия выдержит дверь при эксплуатации.

Блок включает несколько ключевых элементов, каждый из которых влияет на прочность.

Коробку изготавливают из гнутого профиля стали толщиной от 1,2 мм или из прямоугольного профиля 40 × 50 мм. Жесткая коробка предотвращает перекосы полотна и равномерно распределяет нагрузку при ударе или давлении.

Согласно стандарту, дверные блоки классифицируют на 4 группы:

1. А – наружные входные в здания.

2. Б – входные в квартиры.

3. В – внутренние дверные блоки вспомогательных помещений.

4. Г – наружные входные в здания и входные в квартиры с усиленной защитой (взломостойкие, пуленепробиваемые и т. д.).

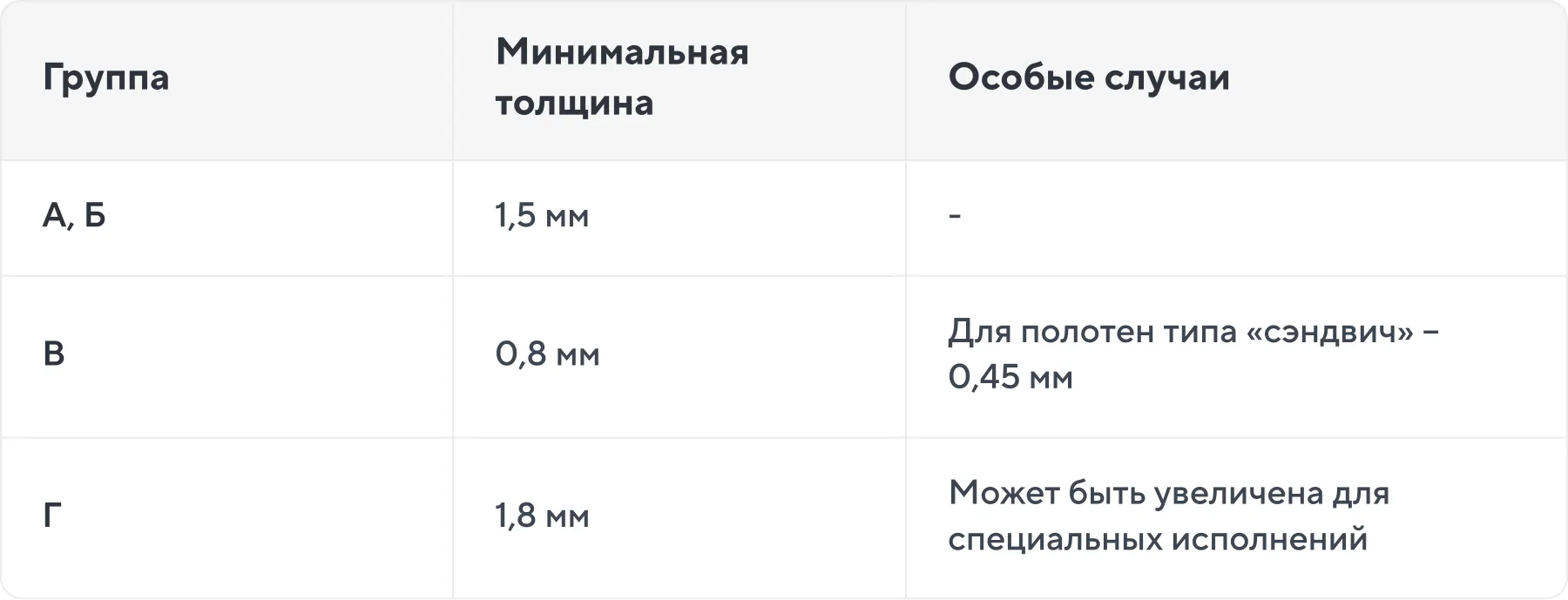

Минимальная толщина стального листа для каждой группы

Чем толще изделие, тем лучше стойкость к статической нагрузке.

Противосъемные элементы повышают безопасность конструкции. Инженеры предусматривают пассивные противосъемные штыри в петлевой зоне или единый противовзломный лабиринт. В последнем случае выступ на торце полотна входит в паз стойки коробки по всей высоте. Элементы предотвращают съем двери с петель при силовом воздействии.

Таблица и расшифровка маркировки

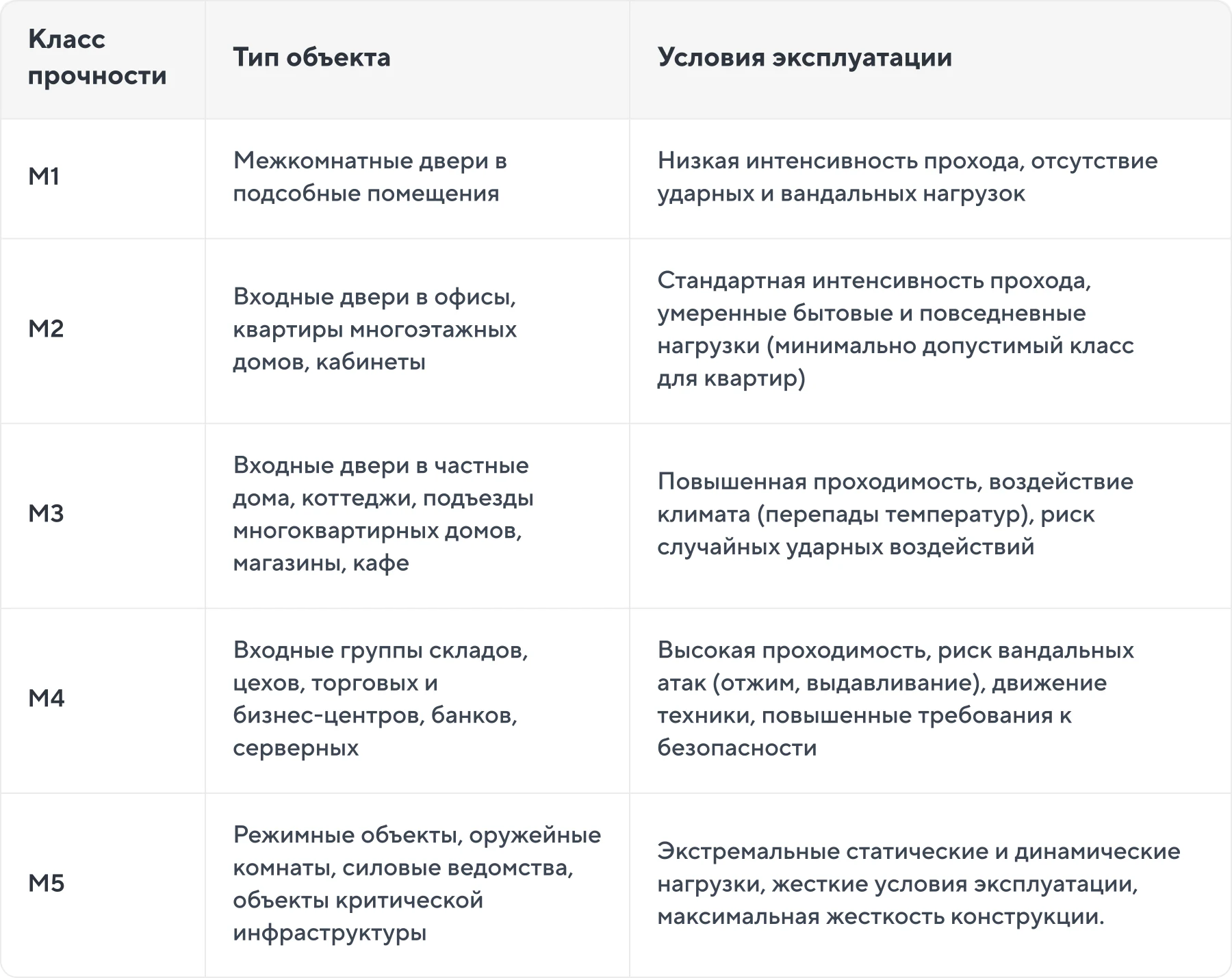

Классы маркируют буквой «М» и цифрой. Буква указывает на механический характер нагрузок, цифра задает порог устойчивости. При испытаниях фиксируют усилие, при котором дверь сохраняет геометрию и функциональность. Ниже – сводная таблица, которая помогает мгновенно соотнести класс, допустимую нагрузку и реальные условия эксплуатации.

Что проверяют при испытаниях на прочность

Конструкцию нагружают в строго заданных точках и фиксируют порог, после которого блок деформируется или теряет функциональность. Методику регламентирует нормативный документ, отклонения от нее недопустимы. Инженеры проводят статические и динамические испытания. Статика проверяет сопротивление постоянному давлению, динамика имитирует резкий удар.

Статическое тестирование

Моделирует медленно нарастающее усилие. Чтобы его создать, используют гидравлический домкрат или механический пресс. Они давят на контрольную точку полотна плавно, без рывка. Специалист фиксирует значение в ньютонах (Н), при котором конструкция перестает сопротивляться без остаточной деформации.

Контрольные точки:

1. Нагрузка в плоскости дверного полотна. Пресс равномерно продавливает створку внутрь короба. Тест имитирует давление при толчке плечом или телом.

2. Свободный угол, противоположный петлям. Усилие прикладывают перпендикулярно плоскости полотна – проверяют сопротивление отжиму (например, при ударе ногой или плечом в угол двери).

3. Петлевая зона. Инструмент давит рядом с креплением петель – испытывают узел на вырывание из короба. Проверяют надежность крепления петель и жесткость коробки.

4. Замковая зона. Нагрузку направляют перпендикулярно плоскости в районе ригелей и запирающих устройств. Оценивают прочность зоны замка при силовом воздействии (попытке выдавить замок).

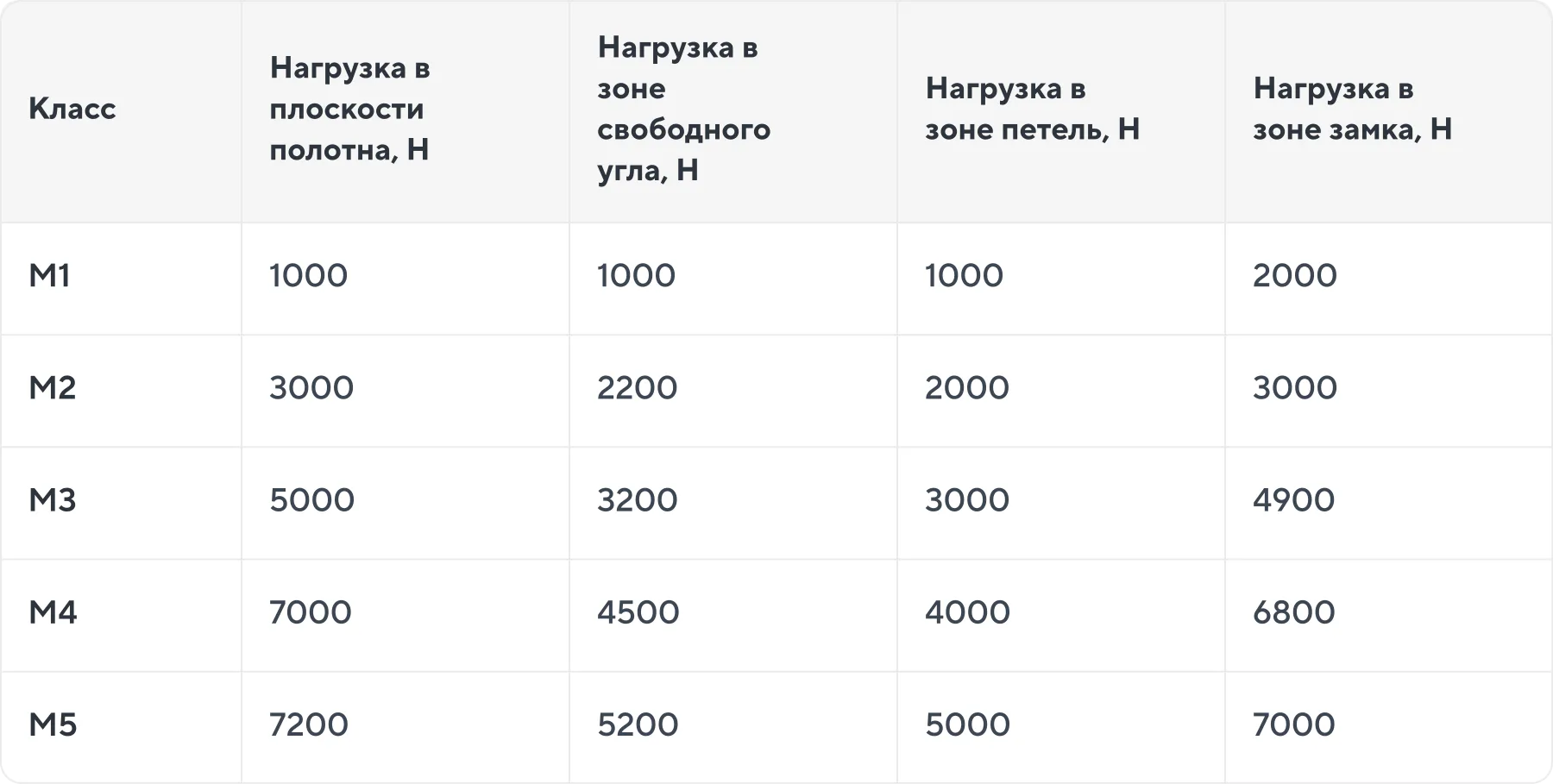

Нагрузку прикладывают до нормативного значения, а затем проверяют, чтобы остаточная деформация не превышала допустимую. Сравнивают полученные значения с нормативными требованиями стандарта 31173-2016 для М1-М5. Определяют класс для каждой контрольной точки (например, если в зоне петель дверь выдержала 3500 Н, то она соответствует М3).

Пример

Дверь выдержала:

• 5000 Н в плоскости полотна (соответствует М3);

• 4900 Н в зоне замка (соответствует М3);

• 3000 Н в зоне петель (соответствует М2).

Итоговый класс – М2, так как зона петель показала наименьшую устойчивость.

Динамическая ударная нагрузка

Проверка определяет способность конструкции выдерживать резкий удар. Воздействие приходит мгновенно, и материал обязан погасить энергию без разрушения. Результаты дополняют данные статических испытательных прогонов.

Чтобы создать ударную нагрузку, применяют специальный стенд с ударным телом – грузом заданной массы. ГОСТ нормирует массу груза, высоту падения или скорость соударения, количество ударов и зоны приложения нагрузки.

В ходе тестирования дверь устанавливают в рабочее положение – она закрыта. Ударное тело подвешивают как маятник на заданной высоте, затем отпускают: груз разгоняется и бьет в контрольную точку. После каждого удара специалисты проводят промежуточный осмотр, а после серии ударов – финальный. Количество ударов и энергия воздействия зависят от класса изделия:

• для М1 – 150 Дж;

• для М2 – 250 Дж;

• для М3 – 350 Дж;

• М4 и М5 – 450 Дж.

Масса ударного тела во всех случаях – 30 кг. Испытание проводят трехразовым ударом (по 3 удара для каждого класса).

После серии ударов конструкцию осматривают. Допустимыми считают вмятины без разрыва металла и трещины лакокрасочного покрытия, при этом остаточная деформация не должна превышать 2 мм.

Итоговый класс, который указывают в паспорте изделия, подтверждает успешное прохождение статических и динамических нагрузок.

От чего зависит прочность двери

Насколько прочной будет дверь, зависит от компонентов конструкции:

1. Материал полотна и его толщина. Определяет базовую жесткость и устойчивость к механическим воздействиям.

2. Каркас и ребра жесткости. Формируют силовой скелет двери, предотвращают деформацию. Ребра распределяют нагрузку по полотну. Их количество обычно составляет 3-8 штук. Схема расположения может быть продольной, поперечной или комбинированной.

3. Петли. Фиксируют полотно на коробке, отвечают за плавный ход. Для тяжелых полотен применяют усиленные петли с подшипниками. Противосъемные ригели на петлях повышают взломостойкость.

4. Конструкция притвора и уплотнителей. Притвор – выступающая часть полотна, которая заходит на коробку при закрывании. Глубина притвора 20-30 мм повышает жесткость стыка и затрудняет отжим. Уплотнители (резиновые, магнитные) амортизируют удар при закрывании, снижая нагрузку на петли и коробку.

5. Фурнитура. Замки, ручки и дополнительные запирающие устройства должны соответствовать классу прочности двери. Повышают устойчивость к взлому сувальдные и цилиндровые замки 2-4 класса взломостойкости, бронепластины вокруг замка, вертикальные ригели, задвижки и шпингалеты. Ручки с защитой от вырывания продлевают срок службы конструкции.

6. Способ монтажа и качество установки. На прочность дверного блока влияет жесткое крепление коробки в проеме анкерными болтами, заполнение зазоров монтажной пеной без пустот. Для тяжелых дверей проем усиливают металлическими уголками или швеллерами. Правильная регулировка петель и притвора предотвращает провисание и износ элементов.

Все эти компоненты взаимосвязаны: надежность двери зависит от совокупности конструктивных особенностей и качества исполнения каждого элемента.

Как проверить класс прочности при покупке

Запросите у продавца сертификат соответствия нормативному документу, в нем должна быть указана маркировка (М1, М2 и т. д.) и приведены результаты тестирований. Этот документ – главное подтверждение того, что дверь прошла стандартизированные тесты на устойчивость к нагрузкам.

Изучите маркировку на самом дверном блоке или в паспорте изделия: там тоже должно быть обозначено, к какому классу относится модель. Если маркировки нет или она размыта, это повод насторожиться – возможно, производитель не сертифицировал изделие по стандарту.

Какой класс выбрать под задачу

Высокий класс сам по себе не защищает от целенаправленного взлома. Для объектов М4 и М5 инженеры рекомендуют комбинировать оба параметра. Дверь с сертификатом взломостойкости на базе конструкции М5 выдерживает и механические удары, и атаку инструментом.
